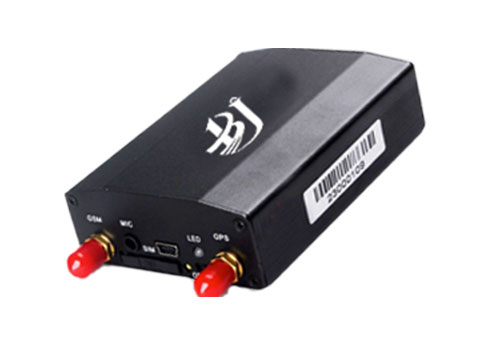

非道路數據采集車載終端

產品型號：F300D

規格：90mm×50mm×19mm

技術參數：

1、硬件架構 采用車規級控制器STM32103

2、通信模組 工業級4G網絡通信模塊

3 、定位模組 工業級BD&GPS雙模高精度定位模塊定位誤差＜2米

4 、外殼 PVC

5 、工作電壓 9V～48V/DC

6 、平均工作電流 ≤60mA

7 、外形尺寸 90mm×50mm×19mm

8 、環境溫濕度 工作溫度：-30℃～+75℃  存儲溫度：-40℃～+85℃  工作濕度：20%～80%RH

9、 備用電池 300mAh/3.7V

10 、主機重量 150g

產品功能：

1、4G通信數據上報

通過北斗&GPS高精度定位模塊輸出定位數據流信息給MCU并通過4G通信網絡上傳到非道路移動機械監控平臺中心。

2、數據加密

通過加密芯片對上傳數據進行簽名和加密、根據產品出廠協議自動判斷采用SM2等加密方式進行數據加密處理。

3、車輛CAN總線

支持1路CAN數據采集，符合CAN2.0規范，速率自動適配支持250K/s和500K/s。可對接汽車造制商CAN總線協議（J1939-250、J1939-500、ISO27145-250、ISO27145-500、ISO15765-500），終端設備本地存儲的歷史位置信息可通過CAN總線接口進行讀取。

4、ACC喚醒

當非道路移動機械啟動時，ACC線檢測到有電壓，將終端從休眠狀態下喚醒。支持ACC檢測車輛啟動和熄火下設備按不同上報頻率上報數據到平臺，并支持車輛熄火后的低功耗省電工作模式。

5、寬電壓輸入保護

電源輸入范圍為9V-48V，最高耐壓55V；電源防反接電壓≥55V。

6、數據存儲和重傳

當數據不能成功上傳到服務器，存儲到本機Flash，待到條件具備重傳到服務器。終端設備能本地存儲至少1個月的歷史位置信息，當數據通信鏈路異常，恢復正常后，能補發存儲的上報數據，同時能通過CAN總線接口進行歷史數據讀取。

7、云守護功能

支持遠程自動OTA遠程升級程序維護，遠程故障診斷和調試，遠程參數配置，終端運行統計等“云”守護功能，提高設備安裝和維護效率，節省維護時間和成本。

8、拆除報警功能

此設備具備防拆功能，加裝內置鋰電池，能檢測車輛使用過程中車載終端被拆除的疑似地理位置和時間信息，并向平臺發送拆除報警。

9、外殼阻燃功能

此設備所用外殼材質符合《電子電氣產品六種限用物質的檢測方法》（GB/T26125-2011） ，阻燃登記符合《塑料燃燒性能的測定水平發和垂直法》（GB/T2408-2008）中的相關規定。

10、擴展功能（選配）

此設備可擴展RS232串口透傳功能，可接1路RS232串口外設。
